Концевая линия состоящая из скролл ножниц и пресса с подачей полосы

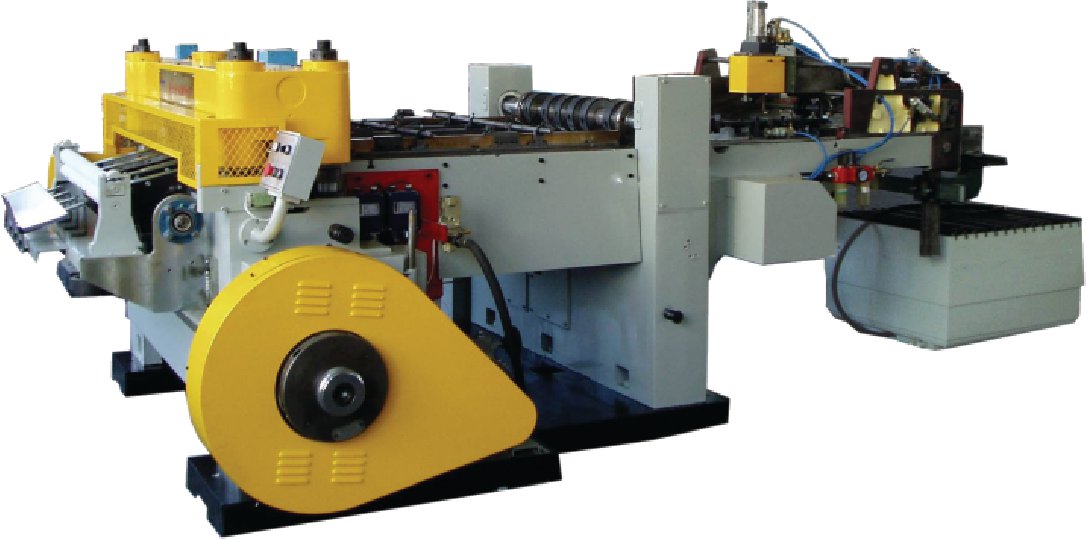

Ножницы для фигурной резки бланков
Модель PTAC-S
Автоматическая машина для фигурной резки разработана специально для резки бланка в виде "Зиг-заг".
Использование данной машины позволяет экономить 7-9 % жести.
Машина состоит из нескольких частей. Таких как автоматический подаватель, прямые дисковые ножницы, фигурные гильотинные ножницы, стол для сборки стоп.
Машина также оснащена устройством определения двойного листа, системой защиты от перегрузки, устройством защиты персонала.
Возможен выбор между ножами из легированной стали либо карбайдовыми.
| Модель | PTAC-S |
|---|---|
| Размер листа(макс) | 1170х1170мм |
| Размер листа(мин) | 750х508мм |
| Толщина жести (макс) | 0,4мм |
| Расстояние подачи(макс) | 350мм |
| Количество резов |
50-100раз/мин |
| Мощность | 5,75 кВт |
| Вес нетто | 5000кг |
| Размеры | 4520х2505х1615мм |

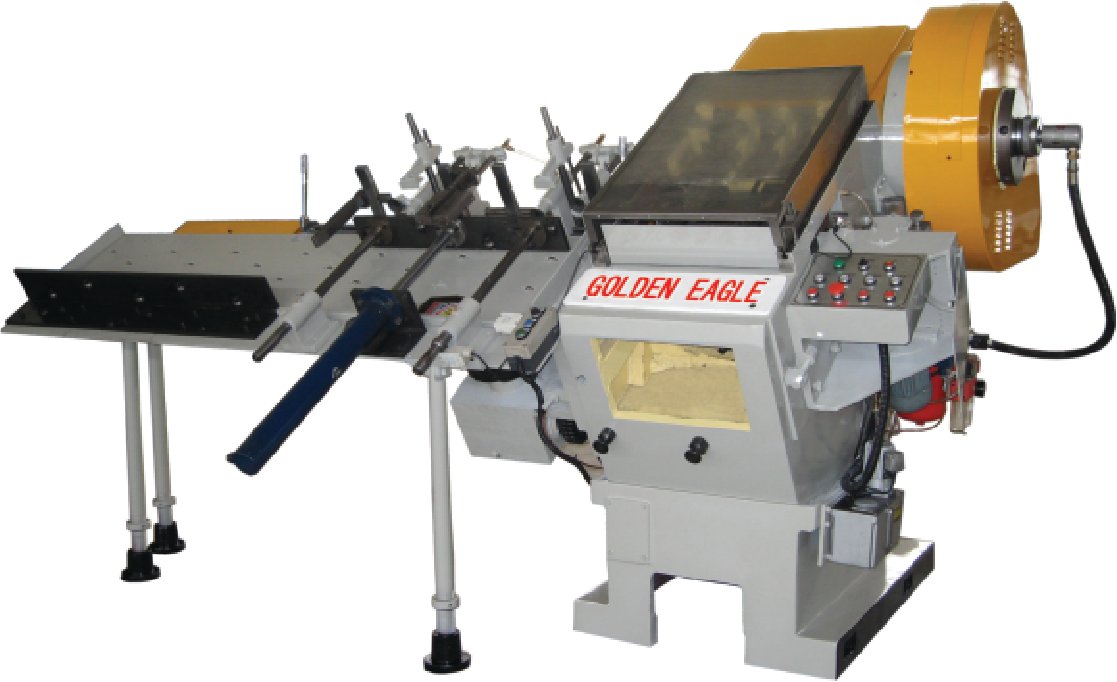

Автоматический 45-тонный пресс с подачей полос
Модель PTAC-P
Автоматический процесс штампования от подачи бланка до выброса отхода
Бланки поднимаются гидравлическим цилиндром, контроль высоты осуществляется с помощью бесконтактного датчика.
Система централизованной смазки с регулярным циклом
Современный дизайн пресса увеличивает безопасность персонала, увеличивает надежность машины.
Съемный одинарный и двойной штамп. Легкая перестройка под размер крышки.
Возможна установка автоматической подачи бланков в машину(Для увеличения производительности, и уменьшения трудозатрат). Для удобства и безопасности установлен датчик двойного бланка.
По выбору возможна оснастка из твердосплавного материала.

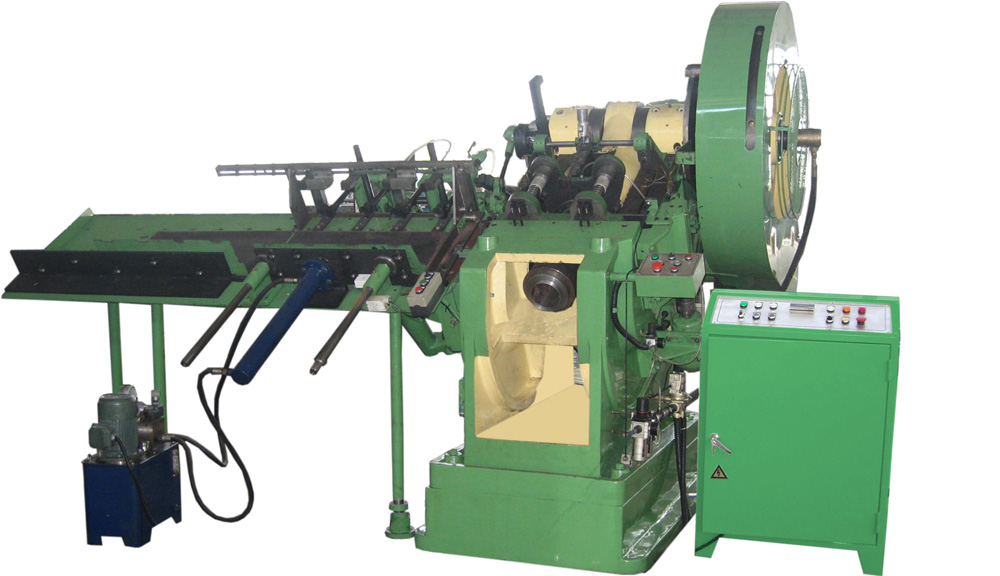

| Модель | PTAC-P | PTT-1 |
|---|---|---|
| Номинальное усилие | 45т | 90т |
| Длина хода ползуна | 50мм | 130мм |
|
Диаметр ножа двойного штампа(макс) |
121мм | 127мм |
|
Диаметр ножа одинарного штампа(макс) |
175мм | 255мм |
|
Разрешенная ширина бланка(мин-макс) |
56-240мм | 20-265мм |
| Разрешенная длина бланка(макс) | 960мм | 925мм |
| Диаметр штампового отверстия | 40мм | 50мм |
| Высота штампа (макс) | 212мм | 225мм |
| Производительность пресса | 150-220 ход/мин | 80ход/мин |
| Мощность | 4кВт | 7,5кВт |
| Вес нетто | 4600кг | 6700кг |
| Размеры | 3250х2670х1900мм | 3450х2870х2200мм |
